Kenmerken van mallen voor auto-interieuronderdelen

Matrijzen voor auto-interieurcomponenten vormen de kernuitrusting bij de productie van auto-interieurs. Hun ontwerp, productie en toepassing draaien allemaal om de uiterlijke textuur, nauwkeurigheid van de montage, functionele vereisten en batchproductie-eigenschappen van de interieurcomponenten. Ze integreren meerdere technologiegebieden, zoals precisieverwerking, materiaalkunde en procesoptimalisatie. De kernkenmerken komen tot uiting in de volgende vijf aspecten, waarbij rekening wordt gehouden met bruikbaarheid, stabiliteit en professionaliteit.



I. Het ontwerp is zeer doelgericht en voldoet precies aan de kerneisen van het interieur.

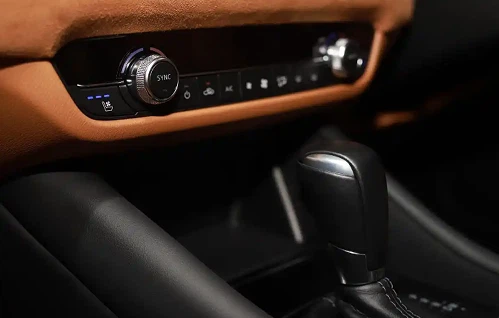

De interieurcomponenten van een auto hebben rechtstreeks invloed op de zintuiglijke ervaring van de passagiers en op de algehele kwaliteit van het voertuig. Bij het matrijsontwerp moet prioriteit worden gegeven aan het voldoen aan de esthetische eisen en montagenormen van de interne componenten, waarbij een duidelijke oriëntatie op de eisen wordt gepresenteerd.



Wat het ontwerp van de vormholte betreft, is het noodzakelijk om de oppervlakte-effecten, zoals de leertextuur, houtnerf en geometrische patronen die nodig zijn voor de interieurcomponenten, nauwkeurig te repliceren. De etsdiepte, uniformiteit en glans moeten strikt worden gecontroleerd.



Of het nu een hoog-glanzend pianozwart oppervlak is of een matte textuur, kleine krasjes, gaatjes of andere gebreken moeten worden vermeden om ervoor te zorgen dat de visuele kwaliteit van het eindproduct aan de normen voldoet. Tegelijkertijd moet de scheidingslijn op ingenieuze wijze worden verborgen in niet-visuele gebieden zoals randen en groeven. De precisie moet de standaard bereiken van zo fijn als een haar, rekening houdend met zowel het algehele visuele effect als het comfort van aanraking.



In termen van assemblagecompatibiliteit moet het matrijsontwerp volledig rekening houden met de verschillen in krimpsnelheid van verschillende interieurmaterialen (zoals PP+TD20, ABS, PC/ABS, enz.), en de maattolerantie van de gegoten onderdelen nauwkeurig controleren, waarbij meestal ± 0,1 mm of zelfs strenger nodig is, om uniforme montageopeningen tussen interne componenten, naleving van oppervlakteverschillen en geen interferentieproblemen te garanderen. Voor belangrijke assemblageconstructies zoals inklikken- onderdelen en positioneringspennen moet het matrijsvormende onderdeel ook rekening houden met zowel de sterkte en slijtvastheid als met de soepelheid van het ontvormen, waardoor defecten zoals vervorming of breuk van de gegoten onderdelen worden vermeden. Bovendien moet de matrijs het poortsysteem en de structuur optimaliseren op basis van de vloeibaarheid van het materiaal om problemen zoals korte schoten, duidelijke smeltlijnen en ingesloten lucht te voorkomen, waardoor de integriteit van de gegoten onderdelen wordt gewaarborgd.





II. De selectie van materialen is zeer streng, waarbij rekening wordt gehouden met zowel de prestaties als het kostenevenwicht.

De keuze van matrijsmaterialen heeft rechtstreeks invloed op de levensduur van de matrijs, de vormnauwkeurigheid en de kwaliteit van het eindproduct. Het is noodzakelijk om een ​​redelijk evenwicht te bereiken tussen prestatie en kosten op basis van het productievolume van interieurcomponenten, de uiterlijke eisen en de materiaaleigenschappen. De kerneisen zijn gericht op hoge hardheid, slijtvastheid, polijstprestaties en taaiheid. Normaal gesproken moet de hardheidsnorm HRC 48-52+. bereiken



Afhankelijk van de verschillende vereisten vertoont de selectie van matrijsmaterialen verschillen: voor inwendige onderdelen worden matrijzen met gewone texturen en voor kleine{0}}batchproductie vaak gekozen voor P20, 718 en andere voor-geharde staalsoorten, die uitstekende verwerkingsprestaties hebben en geen secundaire warmtebehandeling vereisen, waardoor functionaliteit en zuinigheid in evenwicht zijn; voor matrijzen met grote hoeveelheden en hoge eisen worden vaak H13, SKD61 en andere afgeschrikte staalsoorten gebruikt, die een extreem sterke slijtvastheid en stabiliteit hebben, geschikt voor massaproductie op lange termijn-; voor hoge-glans en zeer-interieurcomponenten (zoals bedieningspanelen en sierstrips) krijgen NAK80, S136 en andere spiegelstaalsoorten of poedermetallurgische staalsoorten prioriteit, omdat hun polijstprestaties uitstekend zijn, waardoor een spiegeleffect van meer dan tienduizend punten wordt bereikt, en ze ook een goede corrosieweerstand hebben, waardoor oppervlaktefouten worden vermeden. Bovendien moeten de belangrijkste onderdelen van de mal (mallen, kernen, poorten, enz.) een warmtebehandeling ondergaan, zoals afschrikken en temperen, en sommige onderdelen moeten ook een nitreerbehandeling ondergaan om de oppervlaktehardheid en slijtvastheid verder te verbeteren.



III. Hoge productienauwkeurigheid, waarbij wordt vertrouwd op nauwkeurige verwerkingstechnologie voor ondersteuning

De matrijzen voor auto-interieurcomponenten moeten een verwerkingsnauwkeurigheid op micrometerniveau bereiken. Ze moeten vertrouwen op hoogwaardige verwerkingsapparatuur en voortreffelijk vakmanschap om ervoor te zorgen dat de matrijsstructuur, het formaat en de oppervlaktekwaliteit voldoen aan de ontwerpnormen en kunnen voldoen aan de verfijnde eisen van de interne componenten.



Op het gebied van precisieverwerking wordt gebruik gemaakt van diverse apparatuur, zoals CNC-bewerkingscentra, hoge-snelheidsfrezen, elektrische ontladingsbewerking (EDM) en langzame draad-elektrische ontladingsbewerking om nauwkeurige vorming van complexe oppervlakken en fijne texturen te bereiken. De ontwerp- en productienauwkeurigheid van de elektroden hebben een directe invloed op de kwaliteit van de EDM-vorming. Bij de textureringsverwerking worden vaak technieken gebruikt zoals chemisch etsen en laseretsen. Het is noodzakelijk om de etsdiepte, uniformiteit en patroonovergang strikt te controleren. Vóór het etsen moet het maloppervlak grondig worden gereinigd om te voorkomen dat het textuurreplicatie-effect wordt aangetast. Het polijstproces wordt beoordeeld op basis van de productvereisten, variërend van matte afwerking tot spiegelafwerking. Het moet worden bediend door ervaren technici om overmatig-polijsten te voorkomen, wat kan leiden tot maatveranderingen of de vorming van sinaasappelschilpatronen. De polijstnauwkeurigheid van sommige hoogglanzende onderdelen moet een Ra van minder dan of gelijk aan 0,05 μm bereiken.



Bij structurele montage moet de geleiding en positionering van bewegende onderdelen zoals de bewegende en vaste mallen, schuifregelaars etc. nauwkeurig zijn. Door constructies zoals precisiegeleidingskolommen en geleidingshulzen, maar ook door randvergrendelingen, wordt ervoor gezorgd dat er geen verkeerde uitlijning of rondvliegende randen zullen optreden tijdens het sluiten met hoge- druk. Tegelijkertijd moeten de steunkolommen redelijk worden gerangschikt, moet de dikte van de sjabloon worden vergroot en moet de klemkracht van het spuitgieten worden weerstaan ​​om te voorkomen dat de mal vervormt en afwijkingen in de afmetingen van het eindproduct veroorzaakt. Bovendien moet het matrijssamenstel voldoen aan relevante industrienormen. De beweging van de bewegende delen moet soepel en stabiel zijn, het glijdende contactoppervlak mag niet minder dan 85% van het oppervlak bedragen en de water- en luchtcircuits moeten onbelemmerd en vrij van lekkage zijn.





IV. Strenge productiecontrole, waarbij de nadruk ligt op stabiliteit en efficiëntieverbetering

Auto-interieurcomponenten worden meestal in grote hoeveelheden geproduceerd. De matrijzen moeten worden aangepast aan de eisen van efficiënte massaproductie, terwijl de procesparameters strikt worden gecontroleerd om een ​​stabiele productkwaliteit te garanderen en het afvalpercentage te verminderen. De kern ligt in de optimalisatie van procesparameters, materiaalbehandeling en monitoring van matrijscondities.



In termen van procesparametercontrole is het noodzakelijk om de drie kernparameters nauwkeurig te regelen:

Wat de materiaalverwerking betreft, zijn gangbare interieurmaterialen zoals nylon, PC en ABS zeer gevoelig voor vochtopname. Daarom moeten ze een goede droogbehandeling ondergaan, in overeenstemming met de specificaties. De droogtemperatuur, tijd en dikte van de materiaallaag moeten strikt worden gecontroleerd om te voorkomen dat waterdamp ontleedt onder hoge temperatuur en hoge druk, wat zou kunnen leiden tot defecten zoals zilverstrepen en bellen in de eindproducten. Voor het monitoren van de schimmelconditie moeten de holtes, scheidingsoppervlakken en uitlaatgroeven regelmatig worden gereinigd om olievlekken en afbraakproducten van plastic te verwijderen. Ook moet het juiste gebruik van lossingsmiddelen worden toegepast. Tegelijkertijd moeten de bewegende delen zoals schuifregelaars, pennen en geleidingskolommen regelmatig worden gesmeerd en moeten de slijtageomstandigheden van kwetsbare onderdelen worden gecontroleerd. Ze moeten op tijd worden vervangen om de stabiele werking van de matrijs op lange- termijn te garanderen.



V. Hoge onderhoudsvereisten, waardoor wetenschappelijk management nodig is om de levenscyclus van het product te verlengen

De investeringskosten voor matrijzen voor auto-interieuronderdelen zijn hoog en ze moeten worden aangepast voor massaproductie op de lange- termijn. Wetenschappelijk onderhoud en beheer zijn de sleutel tot het verlengen van de levensduur van de matrijs en het verlagen van de productiekosten. De kernaspecten omvatten gestandaardiseerde werking, wetenschappelijke opslag en professioneel onderhoud.



Wat de standaardwerking betreft, is het noodzakelijk om de installatie-, foutopsporings- en demontageprocedures van de mallen strikt te volgen, waarbij gewelddadige handelingen (zoals geforceerd uitwerpen of kloppen) worden vermeden. Voordat u de mal sluit, moet u ervoor zorgen dat er geen vreemde voorwerpen in de holte zitten. Voer geen lange- hogedruk- injectie uit onder omstandigheden waarbij de matrijstemperatuur niet aan de norm voldoet of abnormaal is om matrijsschade te voorkomen. Wat betreft wetenschappelijke opslag: als de mallen lange tijd niet worden gebruikt, moeten ze grondig worden gereinigd en worden gecoat met speciale anti-roestolie. De belangrijkste onderdelen moeten ter bescherming worden ingepakt. Bewaar ze in een droge omgeving met een geschikte temperatuur. Plaats ze eerst rechtop op een speciaal rek om stapelen en vervorming te voorkomen. Blaas tegelijkertijd het resterende water in de waterdoorgang weg en injecteer anti-vries- en-roestvloeistof.



Op het gebied van professioneel onderhoud moet een gedetailleerde matrijsgeschiedenis worden vastgelegd, inclusief de productiecycli, onderhoudsgeschiedenis en vervangingssituaties van onderdelen. Voor reparatie van matrijsschade (zoals stootschade en slijtage) moet professioneel personeel passende lastechnieken (zoals laserlassen) gebruiken om deze te repareren. Na de reparatie zijn herverwerking en warmtebehandeling nodig om ervoor te zorgen dat de prestaties aan de normen voldoen. Voor textuurslijtage en defecten aan het polijstoppervlak zijn professioneel textuurherstel en herpolijsten nodig om ervoor te zorgen dat de matrijs gekwalificeerde interne componenten kan blijven produceren.



VI. Brede aanpasbaarheid, compatibel met verschillende productieprocessen en functionele vereisten

Terwijl auto-interieurs upgrades ondergaan in de richting van lichtgewicht, verfijning en personalisatie, moeten matrijzen compatibel zijn met verschillende vormprocessen en functionele vereisten, wat een sterke veelzijdigheid aantoont. Voor verschillende soorten interieurcomponenten kunnen mallen worden aangepast aan geavanceerde processen, zoals twee-kleuren/meer-kleurenspuitgieten, in-matrijsdecoratie (IMD/IML/INS), gas-ondersteund spuitgieten en micro-spuitgieten met schuim. Hiervan moeten micro-spuitgietmatrijzen met microschuim aan specifieke structurele vereisten voldoen, zoals het gebruik van een naaldklepstructuur voor de hotrunner, het correct plaatsen van de uitlaatstangen en uitlaatinzetstukken, enz., om een ​​lichtgewicht en prestatieverbetering van de interne componenten te bereiken. Tegelijkertijd moeten matrijzen worden aangepast aan de productie van verschillende functionele interieurcomponenten, of het nu gaat om een ​​groot dashboard, deurpaneel of kleine airconditioninguitgangen, kaartklemmen, enz., door een geoptimaliseerd structureel ontwerp om aan de vormvereisten te voldoen. Sommige intelligente matrijzen integreren ook sensoren en IoT-edge-gateways om real-time monitoring van parameters zoals matrijstemperatuur en klemkracht mogelijk te maken, en zich aan te passen aan de digitale productiebehoeften.
