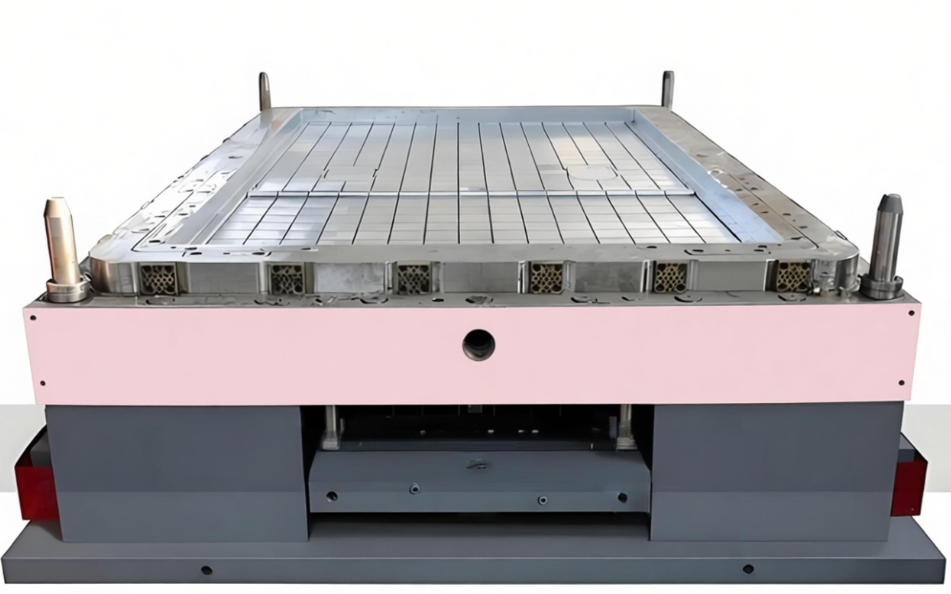

Belangrijkste controleparameters van SMC-compressievormmatrijzen

De kern van SMC-persgieten ligt in de nauwkeurige controle van vier belangrijke parameters, die rechtstreeks de uithardingsintegriteit, uiterlijknauwkeurigheid en mechanische eigenschappenstabiliteit van de producten bepalen. De standaardspecificaties en controlepunten van elke parameter zijn als volgt:

1. Temperatuurparameters

Temperatuur is de belangrijkste voorwaarde voor de uitharding en verknopingsreactie van SMC-materialen. De oppervlaktetemperatuur van de mal en het algehele temperatuurverschil moeten strikt worden gecontroleerd om te voorkomen dat abnormale temperaturen de uithardingssnelheid beïnvloeden en prestatiefouten of maatafwijkingen in de producten veroorzaken.

Standaard temperatuur:Onder normale werkomstandigheden wordt de temperatuur van de bovenste mal geregeld op 145 graden en de temperatuur van de onderste mal op 140 graden. Voor speciale soorten harsformuleringen kan het temperatuurbereik worden aangepast tot 130-160 graden en moeten de specifieke waarden worden bepaald op basis van de materiaalprestatieparameters.

Controle temperatuurverschil:Het totale temperatuurverschil op het matrijsoppervlak moet strikt worden gecontroleerd binnen ± 5 graden. Voor grote- of dik- producten moet zonale temperatuurbeheersingstechnologie worden toegepast om plaatselijke oververhitting te voorkomen, waardoor de producten bros kunnen worden en barsten, of plaatselijke overkoeling, die tot onder- uitharding kan leiden.

II. Drukparameters

De vormdruk moet voldoen aan de eisen zodat het SMC-materiaal volledig kan vloeien en zich volledig aan de contouren van de vormholte kan aanpassen. Tegelijkertijd is het noodzakelijk om defecten aan het product te voorkomen die worden veroorzaakt door overmatige of onvoldoende druk. Het moet nauwkeurig worden gecontroleerd op basis van de structurele kenmerken van het onderdeel in verschillende scenario's.

Vormdruk:Verhoog geleidelijk de druk tot 10-25 MPa binnen 30-60 seconden na het sluiten van de mal. Voor producten met complexe vormen en een hoge materiaalverdikkingsgraad moet het drukniveau op passende wijze worden verhoogd om ervoor te zorgen dat het materiaal gelijkmatig stroomt en elke hoek van de holte vult.

Drukstabiliteit:Gedurende het hele drukproces moet een uniforme en stabiele druk worden gehandhaafd om drukschommelingen te voorkomen die zouden kunnen leiden tot een ongelijkmatige dichtheid van het product en vervolgens zouden kunnen resulteren in kwaliteitsproblemen zoals poriën, krimpsporen en flitsafwijkingen.

III. Tijdparameters

De kern van de tijdparameters is de uithardingstijd, die flexibel moet worden aangepast op basis van de dikte van het product en het type materiaalformule. Onder het uitgangspunt van het garanderen van volledige uitharding van het product, moet de productie-efficiëntie worden geoptimaliseerd.

Conventionele uithardingstijd:Op basis van de werkelijke dikte van het product bedraagt ​​de standaard uithardingstijd 1-1,5 minuten per millimeter. Dit zorgt ervoor dat het materiaal de vernettingsreactie volledig voltooit en garandeert dat de mechanische eigenschappen van het product aan de normen voldoen.

Uithardingstijd speciaal materiaal:De uithardingstijd voor met koolstofvezel versterkte SMC-producten moet worden verlengd. Dit wordt gewoonlijk binnen 10 tot 15 minuten gecontroleerd om te voorkomen dat onvoldoende uitharding onvoldoende sterkte en stijfheid van de producten veroorzaakt, wat de gebruiksveiligheid ervan kan beïnvloeden.

IV. Uitlaatparameters

Tijdens het uithardingsproces van SMC-materialen komt een kleine hoeveelheid gas vrij. Het is noodzakelijk om het tijdig uit te putten door middel van wetenschappelijk uitlaatontwerp; Anders kunnen er gemakkelijk luchtgaten in de producten ontstaan ​​en schroeiplekken op het oppervlak ontstaan. De uitlaatparameters moeten worden gecoördineerd en afgestemd op de temperatuur- en drukparameters.

Ontwerp uitlaatgroef:De diepte van de uitlaatgroeven wordt strikt gecontroleerd binnen een bereik van 0,01-0,03 mm, en hun posities moeten nauwkeurig worden ingesteld op de plaatsen waar de materiaalstroom het laatst komt, op de hoeken van de holte en andere dode hoeken waar lucht wordt vastgehouden, om een ​​soepele uitlaat zonder overmatige flitsvorming te garanderen.

Uitlaattiming:Het is noodzakelijk om op korte- termijn afzuiging uit te voeren via de drukontlastings- en vormlosmaakmethode wanneer het materiaal heeft gereageerd op de semi- uitgeharde fase (vóór volledige verknoping en uitharding). Te vroeg afblazen zal niet het gewenste effect bereiken, terwijl te laat afblazen het moeilijk maakt om het gas te verdrijven omdat het door de uitgeharde laag wordt ingekapseld. Tegelijkertijd is het noodzakelijk om te coördineren met het temperatuurcontroleritme. Een temperatuurstijging zal de vorming van gas versnellen en het is noodzakelijk om ervoor te zorgen dat de uitlaatcapaciteit dienovereenkomstig wordt aangepast.

Het principe van parametercoördinatie:De vier sleutelparameters moeten onderling worden aangepast en dynamisch worden aangepast. Als de temperatuur bijvoorbeeld stijgt, moet de uitlaatsnelheid worden versneld en de uithardingstijd enigszins worden verkort. Nadat de druk is toegenomen, kan de uithardingscyclus enigszins worden gecomprimeerd om ervoor te zorgen dat het algehele proces in een evenwichtige staat blijft, waarbij rekening wordt gehouden met zowel de productkwaliteit als de productie-efficiëntie.

Samenvattend zijn temperatuur, druk, tijd en uitlaatgassen de vier belangrijkste controleparameters voor SMC-gieten, die onderling verband houden en elkaar beperken, en geen van hen mag ontbreken. De temperatuur bepaalt de basisefficiëntie van de uithardingsreactie, de druk zorgt voor de materiaalvulling en de dichtheid van het product, de tijd zorgt voor een evenwicht tussen de uithardingskwaliteit en de productie-efficiëntie, en uitlaatgassen vermijden uiterlijke kenmerken en interne defecten zoals poriën en verkoling. Bij de daadwerkelijke productie is het noodzakelijk om de standaardparameters als maatstaf te nemen en dynamische aanpassingen te maken op basis van de structuur van het onderdeel, de materiaalformule en de prestaties van de apparatuur. Volg strikt het principe van parametercoördinatie om continu en stabiel SMC-producten te produceren die aan de kwaliteitseisen voldoen, en tegelijkertijd de levensduur van de matrijs te verlengen en de uitgebreide productievoordelen te optimaliseren.
